P형 1급 수신기 HI-ONE(HPS-005) 취급설명서

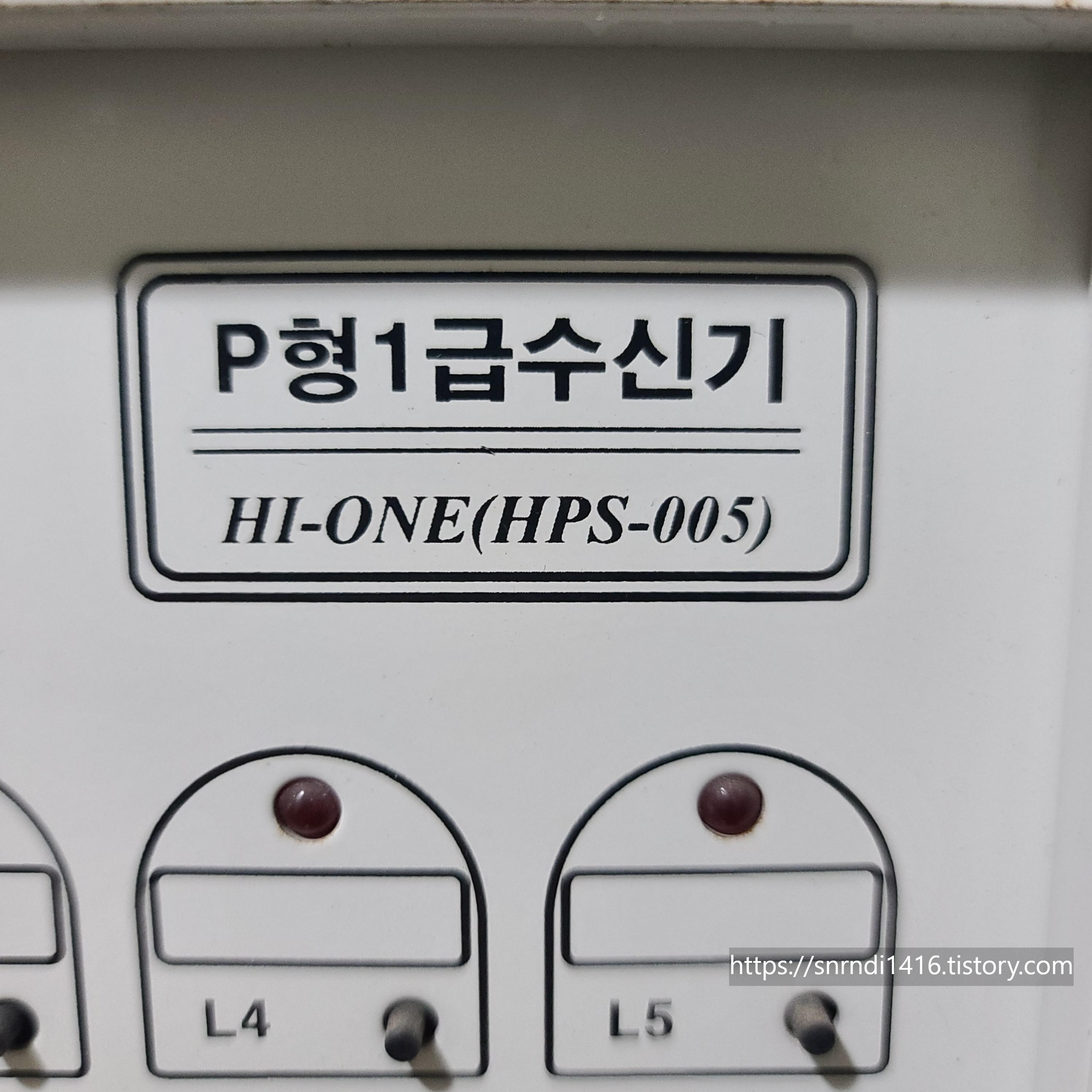

P형 1급 수신기 HI-ONE(HPS-005)

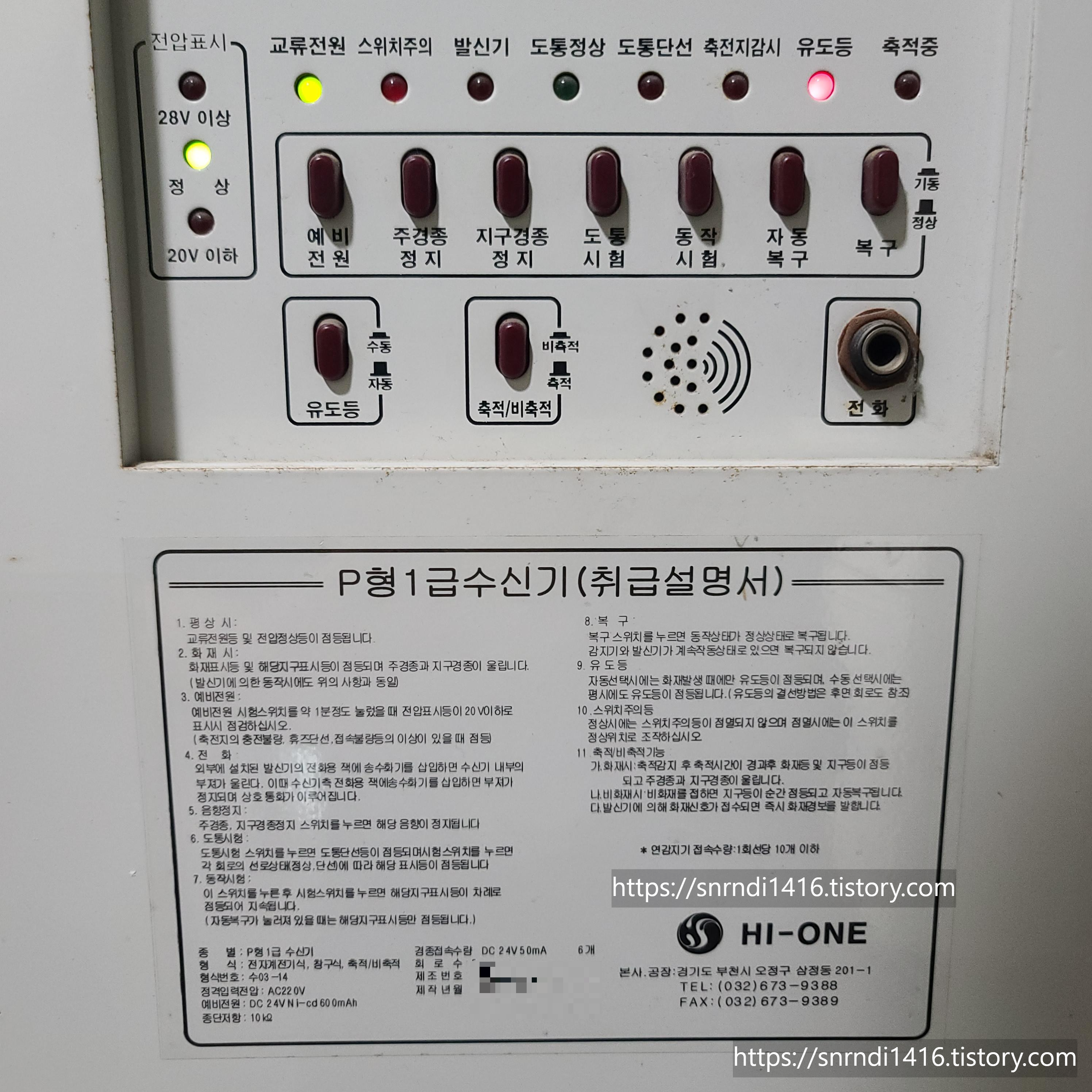

P형 1급 수신기 (취급설명서)

P형1급수신기(취급설명서)



1.평상시

교류전원등 및 전압정상등이 점등됩니다.



2.화재시

화재표시등 및 해당지구표시 등이 점등되며 주경종과 지구경종이 울립니다

(발신기에 의한 동작시에도 위의 사항과 동일)



3.예비전원

예비전원 시험스위치를 약 1분 정도 눌렀을 때 전압표시등이 20V 이라호 표시시 점검하십시오.

(축전지의 충전불량, 휴즈단선, 접속불량등의 이상이 있을 때 점등)



4.전화

외부에 설치된 발신기의 전화용 잭에 수화기를 삽입하면 수신기 내부의 부져가 울린다.

이때 수신기 전화용 잭에 송수화기를 삽입하면 부져가 정지되며 상호 통화가 이루어 집니다.



5.음향정지

주경종, 지구경종정지 스위치를 누르면 해당 음향이 정지됩니다



6.도통시험

도통시험 스위치를 누르면 도통단선등이 점등되며 시험스위치를 누르면 각 회로의 선로상태(정상, 단선)에 따라 해당 표시등이 점등됩니다



7.동작시험

이 스위치를 누른 후 시험스위치를 누르면 해당지구표시 등이 차례로 점등되어 지속됩니다.

(자동복구가 눌러져 있을 때는 해당지구표시등만 점등됩니다.)



8.복구

복구 스위치를 누르면 동작상태가 정상상태로 복구됩니다.

감지기와 발신기가 계속동작상태로 있으면 복구되지 않습니다.



9.유도등

자동선택시에는 화재발생 때에만 유도등이 점등되며, 수동 선택시에는 평시에도 유도등이 점등됩니다.

(유도등의 결선방법은 후면 회로도 참조)



10.스위치 주의 등

정상시에는 스위치 주의 등이 점멸되지 않으며 점멸시에는 이 스위치를 정상위치로 조작하십시오



11.축적/비 축적기능

가.화재시:축적감지 후 축적시간이 경과후 화재등 및 지구등이 점등되고 주경종과 지구경종이 울립니다.

나.비화재시:비화재를 접하면 지구등이 순간 점등되고 자동복구됩니다.

다.발신기에 의해 화재신호가 접수되면 즉시 화재경보를 발합니다.



*연기감지기 접속수량:1회 선당 10개 이하

300x250

---

종별

P형 1급 수신기



형식

전자계전기식, 창구식, 축적/비 축적



형식번호

수03-14



정격입력전압

AC220V



예비전원

DC 24VNi-cd 600mAh



종단저항

10㏀



경종접속수량

DC 24V 50mA 6개



회로수

5



제조번호



제작년월

200 년 월 일



---

HI - ONE

본사. 공장: 경기도 부천시 오정구 삼정동 201-1

TEL:(032)673-9388

FAX:(032)673-9389
